Rechthoekige kamer hogesnelheidsvacuümmetaaliseermachine (F-serie)
Productintroductie
De vacuümmetaalcoatingmachine kan continu metalen zoals aluminium, zinksulfide (ZnS), tin, chroom, koper, titanium, nikkel, siliciumoxide, niobiumoxide, roestvrij staal, zilver, enz. aanbrengen op het oppervlak van voorbehandelde kunststoffolies zoals PET, CPP, BOPP, PA, LDPE en PVC. De metaalcoatingmachine biedt drie verschillende coatingtechnologieën: verdampingsboottype, middelfrequente inductietype en magnetron sputtertype. De gemetalliseerde folie kan breed worden toegepast in verpakkingen, beveiliging, kleding, decoratie, isolatie, de chemische industrie, enz.
De metaalbewerker is uitgerust met een hogesnelheidspompsysteem en een geavanceerd intelligent besturingssysteem om een continue, stabiele werking onder uitstekende vacuümomstandigheden te garanderen. Het rationele structurele ontwerp en de gebruiksvriendelijke functies verminderen de operationele complexiteit en de onderhoudskosten aanzienlijk, waardoor bedrijven een hoge productiviteit met een laag verbruik kunnen bereiken.
De gemetalliseerde film heeft een betrouwbare kwaliteit, wat zich uit in een gladde afwerking, strakke randen, geen rimpels, geen spatten van aluminiumslakken en een betere uniformiteit van de coating. Bovendien is de thermische vervormingskracht op de kunststof film gering en is het koelresultaat beter.

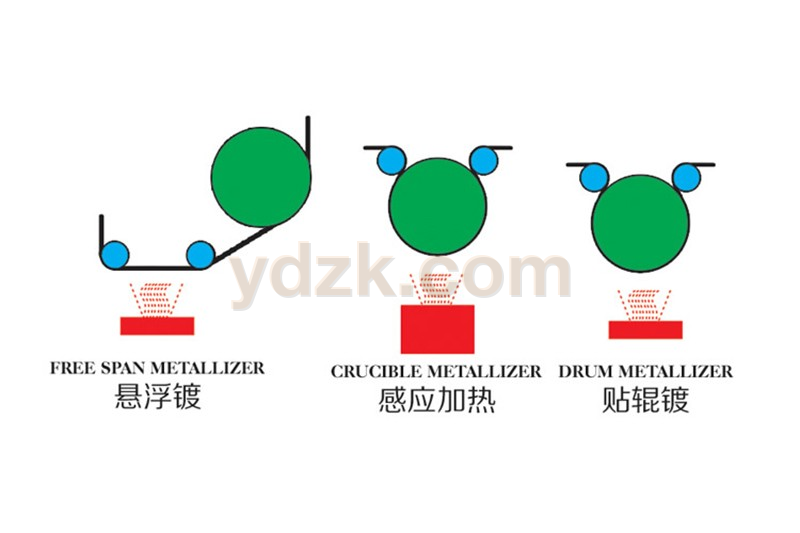

modus
Sollicitatie
Productkenmerken
controlegedeelte
☑ Met een hoogwaardige Siemens PLC, twee Siemens kleuren-HMI's van 12 inch en volledig digitale bedieningsparameters. Het machinebesturingsprogramma is gebaseerd op menselijke principes.
☑De metaalbewerkingsmachine is tevens uitgerust met een kleurencamera met een 17-inch LED-scherm, waarmee de werkstatus van het gehele wikkelgedeelte in realtime kan worden bewaakt.
☑Belangrijkste voordeel: Fabrieksinstellingen herstellen met één druk op de knop. Beveiligingsvoorzieningen tegen lekkage en hoge temperaturen in zowel boosterpomp- als diffusiepompsystemen.
Vacuümsectie
☑ Het krachtige pompsysteem kenmerkt zich door een hoge pompsnelheid dankzij de pompen met grote capaciteit en hoogwaardige cryogene vallen, waardoor een uitstekende vacuümconditie onder alle klimaatomstandigheden kan worden gehandhaafd.
☑De rechthoekige kamer zorgt ervoor dat het systeem minder lekt, waardoor de metaalgietmachine gemakkelijk een hoog vacuüm kan bereiken en behouden, en continu hoogwaardige gemetalliseerde films met een prachtige metaalglans kan produceren.
☑De Siemens PLC stuurt en regelt het gehele pompsysteem automatisch.
Wikkelgedeelte
☑ Nieuw ontwerp van een vrijdragende metaaliseermachine in het wikkelgedeelte met vier krachtige ABB-motoren en twee koelrollen. Deze metaaliseermachine is uitstekend geschikt voor het metaaliseren van kunststoffolies met een lage spanning, zoals PET, CPP, BOPP, PA en LDPE, van 6 μm tot 40 μm.
☑ De uiterst precieze Japanse Yaskawa-servosystemen regelen het wikkelgedeelte voor een stabiele werking en een hoge wikkelsnelheid. De gemetalliseerde materialen zorgen voor een optimale terugwikkeling zonder rimpels en voorkomen krassen op het oppervlak van de originele materialen.
Spanningssectie
Het spanmechanisme is voorzien van vier krachtige ABB-motoren en een drietraps spanmechanisme. Nauwkeurige Japanse Yaskawa-servomotoren regelen de spanning, waardoor verlies tijdens het oprollen en het blokkeren wordt voorkomen. Het systeem beschikt bovendien over diverse automatische correctiefuncties. De spanning van de terugwikkelconus wordt automatisch aangepast en het systeem reageert zeer snel.
Meetsysteem
De coatingmachine is geïntegreerd met een diktemeetsysteem en meet daardoor de volledige dikte van het substraat in realtime. Dit maakt realtime parameteroptimalisatie mogelijk, wat zowel een uniforme coatinglaag als een verbeterde productiekwaliteit garandeert.
Specificaties van het ontwerp van een vrije overspanning
Model | F1300 | F1600 | F2000 | F2500 | F3000 | F3200 | F3500 |
Webbreedte (mm) | 1350 | 1650 | 2050 | 2550 | 3050 | 3250 | 3550 |
Maximale afwikkeldiameter (mm) | 800/1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Uitstekend voor materialen | PET, CPP, BOPP, PA, LDPE (materialen met lage treksterkte) 6 μm ~ 40 μm | ||||||
Boten (pc) | 17 | 21 | 26 | 32 | 39 | 41 | 45 |
Wikkelsnelheid (m/min) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Ultiem vacuüm (Pa) | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 |
Werkvermogen (kW) | 240 | 300 | 350 | 400 | 450 | 500 | 550 |
L×B×H(Vanaf vloer)(m) | 16×7×2,8 | 18×7×2,8 | 19×7×2,8 | 20×7×2,8 | 21×8×2,8 | 22×8×2,8 | 24×8×2,8 |
Grondput (m) | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |
Specificaties van het trommelontwerp
Model | F1300 | F1600 | F2000 | F2500 | F3000 | F3200 | F3500 |
Webbreedte (mm) | 1350 | 1650 | 2050 | 2550 | 3050 | 3250 | 3550 |
Maximale afwikkeldiameter (mm) | 800/1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Uitstekend voor materialen | PET, CPP, BOPP, PA, LDPE, PVC 6 μm ~ 150 μm | ||||||
Boten (pc) | 17 | 21 | 26 | 32 | 39 | 41 | 45 |
Wikkelsnelheid (m/min) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Ultiem vacuüm (Pa) | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 |
Werkvermogen (kW) | 240 | 300 | 350 | 400 | 450 | 500 | 550 |
L×B×H(Vanaf vloer)(m) | 16×7×2,8 | 18×7×2,8 | 19×7×2,8 | 20×7×2,8 | 21×8×2,8 | 22×8×2,8 | 24×8×2,8 |
Grondput (m) | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |
Specificaties van het ontwerp van inductieverwarming
Model | F1300 | F1600 | F2000 | F2500 | F3000 | F3200 | F3500 |
Webbreedte (mm) | 1350 | 1650 | 2050 | 2550 | 3050 | 3250 | 3550 |
Maximale afwikkeldiameter (mm) | 800/1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Uitstekend voor materialen | PET: 10 μm ~ 45 μm, Papier: 35 g/m² ~ 200 g/m² | ||||||
Smeltkroes (diameter 120 mm) (stuk) | 8 | 10 | 12 | 15 | 18 | 19 | 21 |
Wikkelsnelheid (m/min) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Ultiem vacuüm (Pa) | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 |
Werkvermogen (kW) | 300 | 350 | 400 | 480 | 550 | 600 | 650 |
L×B×H(Vanaf vloer)(m) | 16×7×2,8 | 18×7×2,8 | 19×7×2,8 | 20×7×2,8 | 21×8×2,8 | 22×8×2,8 | 24×8×2,8 |
Grondput (m) | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |
